PIN-Belegung Multimedia-Tastatur

[dslthomas]

Moin, Moin,

für mein Radio-Projekt möchte ich die Multimedia-Tastatur (1657) mit ins System einbinden. Dafür muss ich die Tastatur auslesen. Leider finde ich die Schaltpläne extrem verwirrend. Laut Radio (281159638R), Navibildschirm (259154618R) und der Multimedia-Tastatur (253B00345R) habe die Radio-Navi-Kombination NAV1G1RAD13A. Laut der Schaltpläne gibt es aber gar kein Radio RAD13A:

ext/dmzx/imageupload/img-files/18916/a0 ... ab1e7f.png

Wähle ich eines der Varianten NAV1G1/* aus, dann erhalte ich laut Schaltplan folgende Schaltung des Anschlusses der Multimedia-Tastatur:

ext/dmzx/imageupload/img-files/18916/a5 ... 70d2d0.png

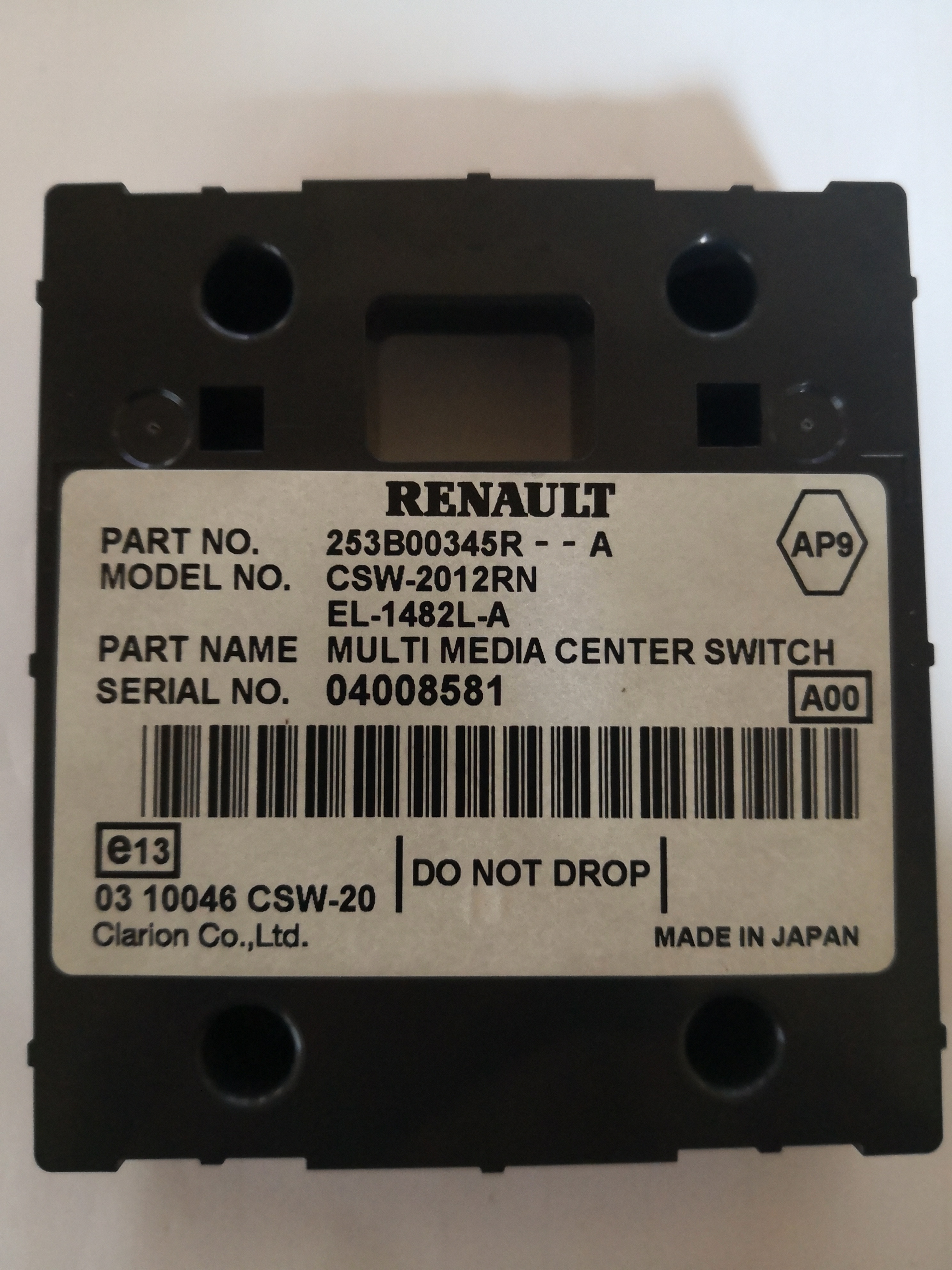

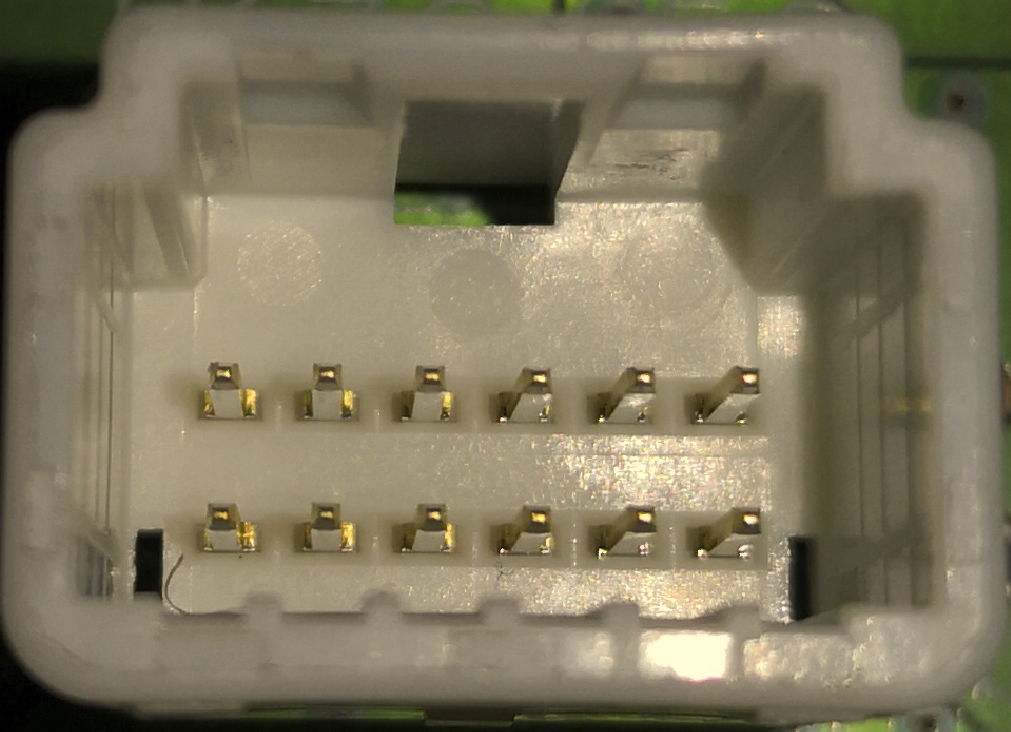

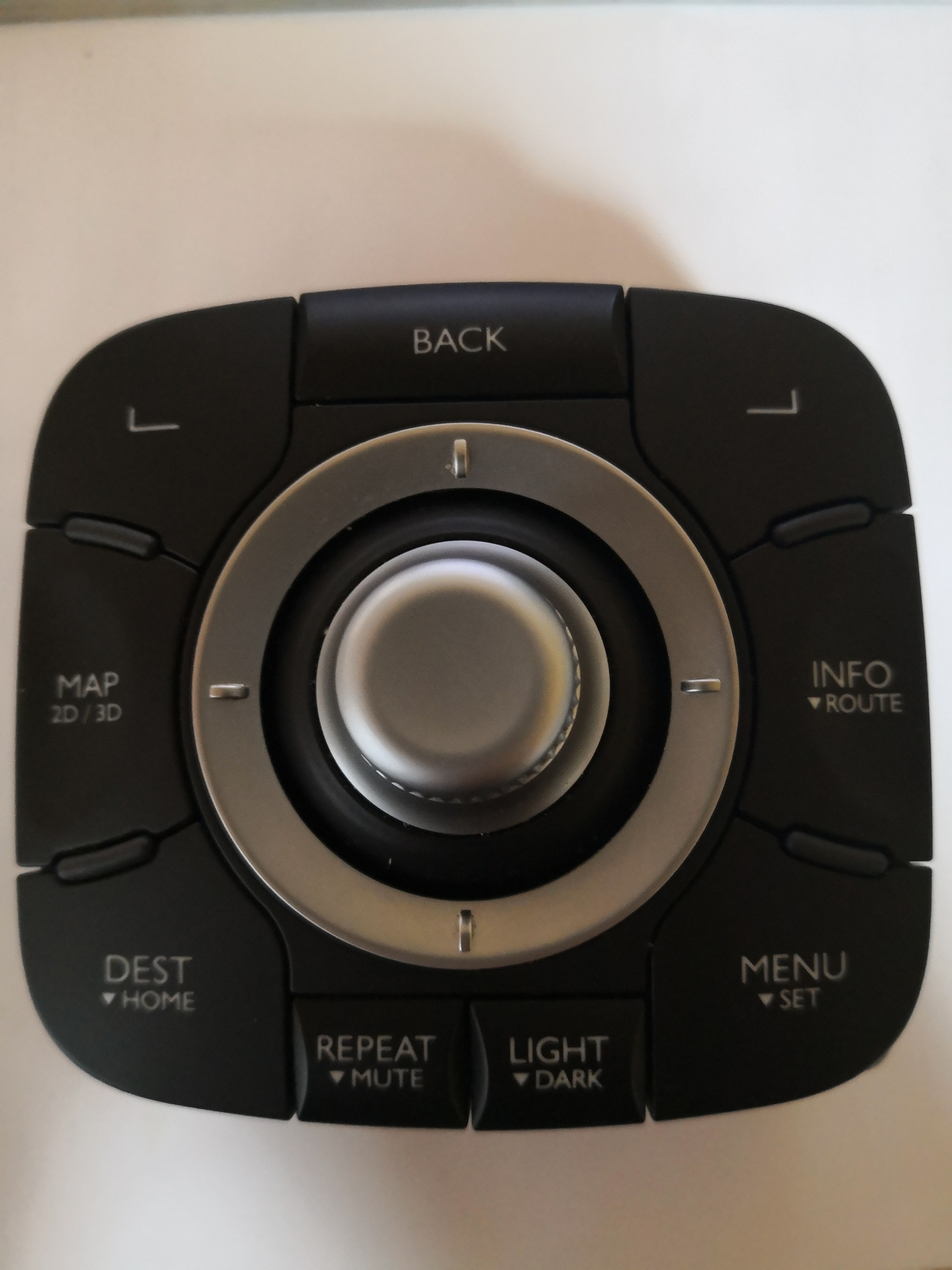

Laut diesem Schaltplan, hat der Anschluss 2x5 Anschluss-Pins. Meine Multimedia-Tastatur hat aber 2x6 Anschluss-Pins:

ext/dmzx/imageupload/img-files/18916/c5 ... aa4dd0.png

ext/dmzx/imageupload/img-files/18916/dd ... d5af70.jpg

ext/dmzx/imageupload/img-files/18916/bd ... e98569.jpg

ext/dmzx/imageupload/img-files/18916/41 ... 3e6a1f.jpg

Nun die Frage:

Kann mir jemand die genaue PIN-Belegung sagen?

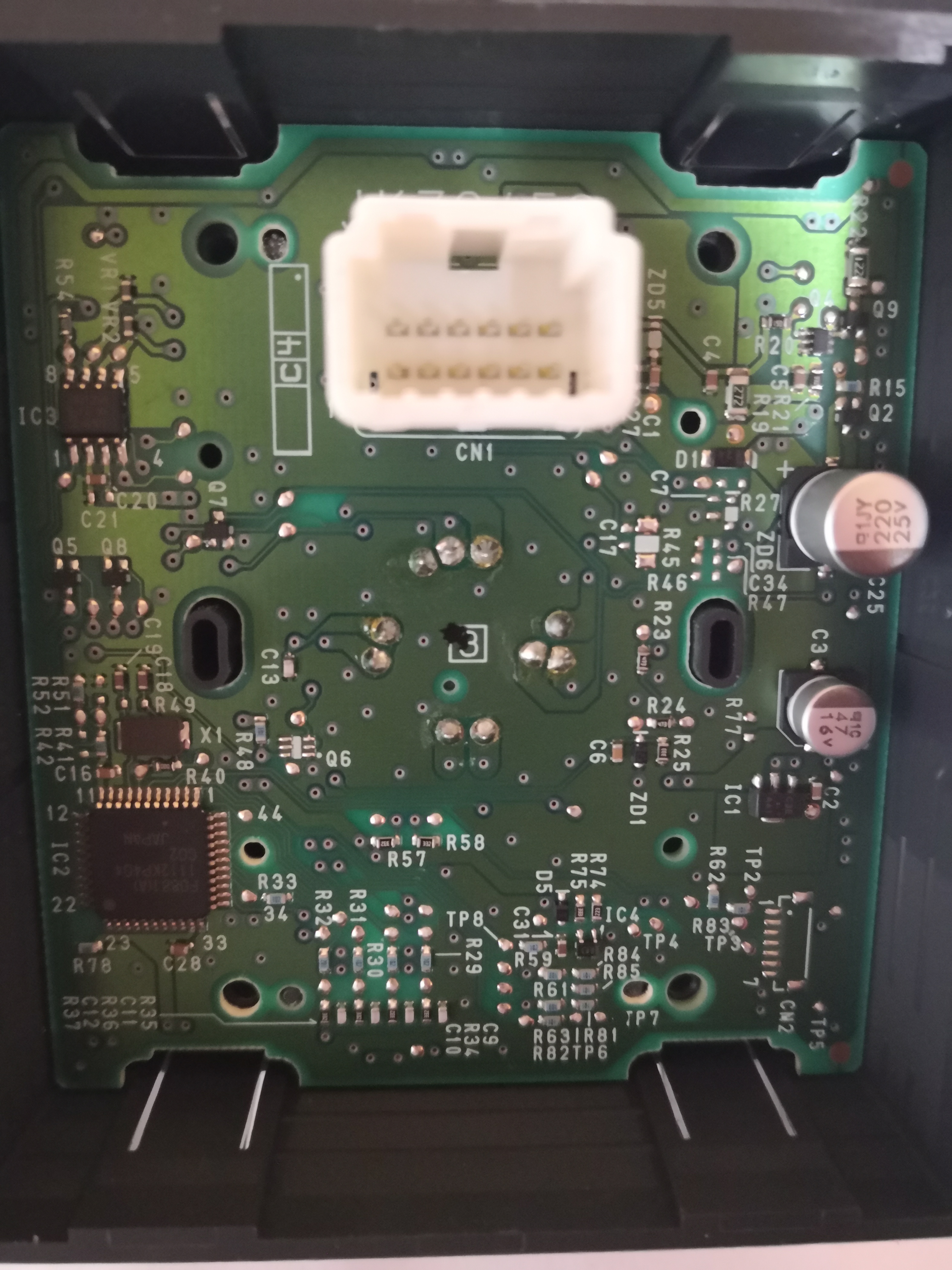

Selbst die Beschriftung auf der Platine passt nicht mit der Beschriftung im Schaltplan überein:

ext/dmzx/imageupload/img-files/18916/bb ... ad3a05.png

ext/dmzx/imageupload/img-files/18916/12 ... f4f335.png

Laut Schaltplan gibt es nur die PIN´s 1,5,7,8 und 11. Laut der Platine aber die PIN´s 1-12.

Danke und Gruß aus Hamburg!


[Annonym4000]

Grüß dich. Es kann sein, dass es zwar ein 12poliger Stecker ist, aber nicht alle Pins belegt werden... Wird bestimmt über multiplex betrieben

[dslthomas]

aber nicht alle Pins belegt werden... Wird bestimmt über multiplex betrieben

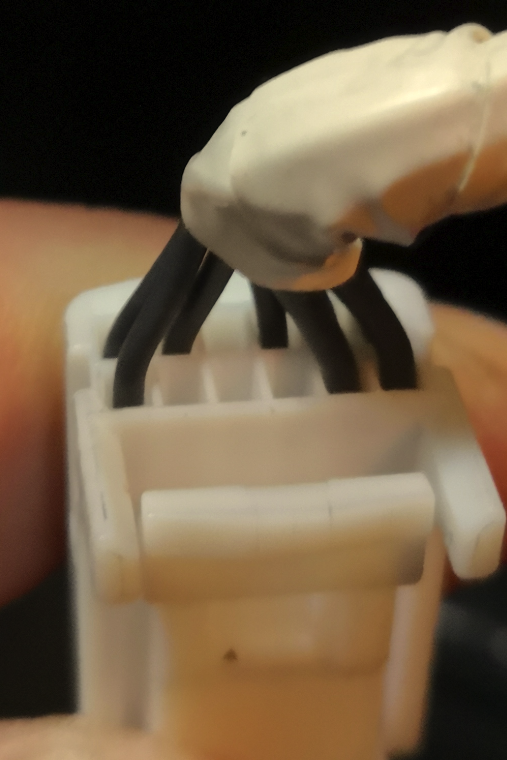

Das ist auch so,- die sind nicht alle belegt. Ich hab mir heute noch mal den Stecker angeschaut. Leider haben die noch dazu alle die gleiche Farbe

ext/dmzx/imageupload/img-files/18916/d5 ... bc05ed.png

[Annonym4000]

Typisch für multiplex... Wie sieht denn das andere Ende aus?

[dslthomas]

Sorry aber dafür müsste ich den ganzen Wagen zerlegen und den kabelbaum raus zu reißen das tue ich natürlich nicht. Die Schaltpläne sind für mich viel zu verwirrend als das ich erkennen könnte, wo das andere Ende ist.

[Annonym4000]

Is schon ok. Mich verwirrt es nur, dass im Schaltplan Farbangaben zu den Anschlüssen sind, die Kabel aber alle schwarz

[dslthomas]

Is schon ok. Mich verwirrt es nur, dass im Schaltplan Farbangaben zu den Anschlüssen sind, die Kabel aber alle schwarz

Soweit gehe ich ja gar nicht mehr.... meine Verwirrung ist ja schon große wenn die Pin´s nicht stimmen. Das ist natürlich blöd weil ich´s so nicht auslesen kann

[Annonym4000]

Naja bin halt Elektroniker und hab das Schaltplanlesen gelernt... Könnte bei mir mal schauen, aber mir fehlt die Zeit das Ding auszubauen

[Shiro]

Gibt es schon was neues bezüglich Pin-Belegung?

[dslthomas]

Moin, Moin,

nein, ich bin da nicht weiter gekommen. Es scheint wohl so zu sein, dass man das ganze nur am Multimedia-CAN im Fahrzeug selbst auslesen kann. Durch Corona, bin ich da aber kein Stück weiter gekommen. Mein System funktioniert ja so erst einmal. Ich wollte eigentlich auch schon lange ein Video davon machen, aber ich habe bisher keine Lizenzfreie Musik gefunden die man für Demozwecke nutzen kann.
